Túnel de interligação - Cidade Matarazzo

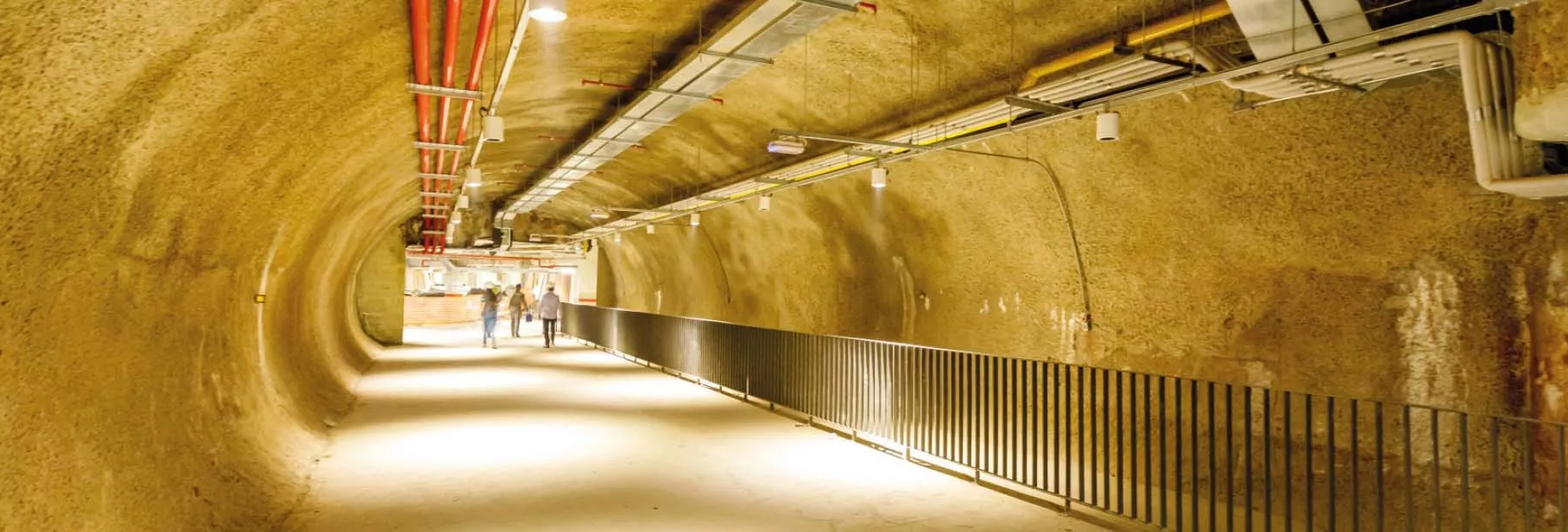

Execução um túnel de ligação entre os estacionamentos da Torre Parking e torre Mata Atlântica, no nível N-4, com comprimento de 25,60 m, largura de 7,74 m e altura de 5,17 m, seção de 36,86 m², pelo método NATM (New AustrianTunnelling Method), escavado em solo.

A escavação foi realizada de forma unidirecional iniciando pelo lado Parking, com execução prévia dos tratamentos de emboque, composto por pregagem de frente com fibra e enfilagem tubular metálica injetada. A execução do invert foi acompanhando o limite estabelecido em projeto com a preservação do núcleo. Após a execução de cada etapa do invert, foram instaladas as telas intra-dorso da cambota, com posterior aplicação da camada final de concreto projetado aditivado com impermeabilizante.

Os avanços foram intercalados com tratamento de teto, com enfilagens tubulares respeitando o traspasse mínimo, num total de 7 lances com 8,00 metros, sendo 2 m em PVC e 6 m em tubo Schedule 40.

O transporte vertical de materiais, principalmente solo, foi realizado através de uma mini-grua instalada nas vigas de borda do prédio Parking, junto ao estacionamento da rua Pamplona, por onde ocorre a entrada e saída dos mesmos.

A metodologia de escavação adotada para execução do túnel, o NATM (New Austrian Tunnelling Method), permitindo um menor tempo de auto-suporte ao maciço escavado.
